Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος: | 1000 / 800/600 | StepChainPitch (P): | 133,33 |
|---|---|---|---|
| Pin dia (D): | 12,67/14,63/20 | Μέγεθος κυλίνδρου (D1 x H): | 70 x 25 / 76 x 25 / 80 x 25 |
| Άξονας: | Κοίλος | περιβάλλον: | Εσωτερικός/υπαίθριος |
| Σύνδεση αξόνων: | αποσπάσιμος | Λίπανση: | Λάδι |
| Βήμα στερέωσης: | Πλαστικός δακτύλιος σύσφιξης | Κατάλληλο για:: | Sch το /SJEC |
| Επισημαίνω: | Τμήματα ανταλλακτικών για κλιμακωτές σε κούφους άξονες,Τύπος 800 ανταλλακτικό κυλιόμενων σκαλών,πίσσα 133 |
||

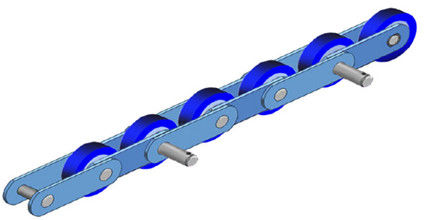

Ανταλλακτικό κυλιόμενων σκαλών, κύλινδρος μέσα στην αλυσίδα βημάτων συνδέσεων - ρίξτε 133,33, κοίλοι άξονες
Εισαγωγή υποβάθρου
Η εμπορική κυλιόμενη σκάλα είναι χρησιμοποιημένος κύλινδρος μέσα στο σχέδιο αλυσίδων βημάτων συνδέσεων. Αυτά τα είδη προϊόντων κυλιόμενων σκαλών χρησιμοποιούνται συνήθως σε ισχύ με το εμπορικό κτήριο με τη ροή επιβατών nornal όπως τα πολυκαταστήματα, η λεωφόρος αγορών, τα κτίρια γραφείων, τα νοσοκομεία, τα κέντρα έκθεσης, τα ξενοδοχεία και οι αερολιμένες, κ.λπ. Επομένως, υπάρχουν ισχυρές απαιτήσεις για τον ποιοτικό έλεγχο ασφάλειας και παραγωγής, η αλυσίδα βημάτων που είναι το κρίσιμο συστατικό στο σύστημα κίνησης κυλιόμενων σκαλών. Μετά από την αιώνια χρήση, εάν η αλυσίδα βημάτων έχει φθείρει και έχει φθάσει στη ζωή υπηρεσιών σχεδίου της, πρέπει να είναι αντικατεστημένο έγκαιρο και propertly.
πολυκαταστήματα, γραφεία,
νοσοκομεία, εμπορικά κέντρα, κέντρα έκθεσης, ξενοδοχεία και αερολιμένες
Προδιαγραφή προϊόντων
| Σειρά προϊόντων | Λίπανση |
Καρφίτσα αλυσίδων |
Σύνδεση αξόνων |
Τύπος αξόνων |
Μέγεθος κυλίνδρων |
Βήμα Σταθεροποίηση |
Ελάχιστο σπάσιμο |
|---|---|---|---|---|---|---|---|
| 1333-12-CH | πετρέλαιο | 12.67 | Αποσπάσιμος |
κοίλος |
X.25 76 | Σφιγκτήρας του Μπους | 90 |
| 1333-14a-CH | πετρέλαιο | 14.63 | Αποσπάσιμος | κοίλος | X.25 76 | Σφιγκτήρας του Μπους | 130 |
| 1333-20-CH | 0il | 20 | Αποσπάσιμος | κοίλος | X.25 76 | Σφιγκτήρας του Μπους | 180 |
| 1333-14b-CH | πετρέλαιο | 14.63 | Αποσπάσιμος | κοίλος | X.25 70 | Σφιγκτήρας του Μπους | 130 |
Λεπτομέρεια προϊόντων
Πίσσα αλυσίδων Π = 133.33mm, 3P = απόσταση βημάτων = 400mm
η αλυσίδα βημάτων είναι χρησιμοποιημένα ορυκτέλαια για τη λίπανση.

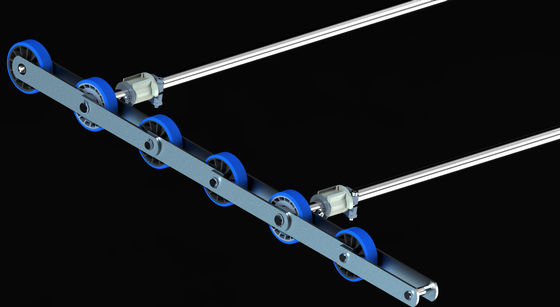

Η αλυσίδα συνδέεται με τη σύνδεσή της αριστερού και δεξιά πλευρών με τους κοίλους άξονες. Κανονικά, οι κοίλοι άξονες είναι διατηρημένοι και συνεχίζουν τη χρήση, όταν αλλαγή που αφήνονται και αλυσίδα συνδέσεων δεξιά πλευρών. Η αλυσίδα συνδέσεων αριστερού και δεξιά πλευρών είναι ίδια για την κυλιόμενη σκάλα 1000, 800 ή 600 τύπων.
Οι συνδέσεις ενιαίος-λουρίδων της αλυσίδας βημάτων αγοράζονται ανεξάρτητα και δεν περιλαμβάνουν τους μακριούς άξονες, οι οποίοι διευκρινίζονται αν απαιτείται.

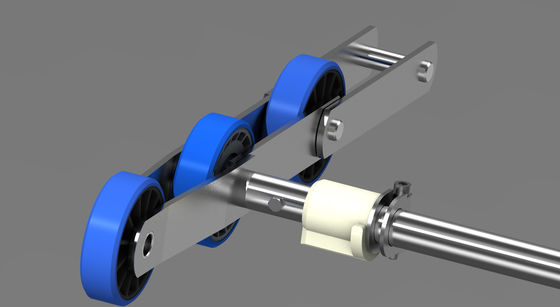

Το καθορίζοντας σχέδιο βημάτων είναι να χρησιμοποιηθεί ο πλαστικός δακτύλιος στερέωσης.
Οι κύλινδροι αλυσίδων βημάτων γίνονται από το υδρολυτικό ανθεκτικό πολυουρεθάνιο. Η δοκιμή επιλεξιμότητας του κυλίνδρου αλυσίδων βημάτων περιλαμβάνει την αντι-υδρόλυση 250 ώρες, υδρόλυση πετρελαίου 250 ώρες και τρέχοντας χρόνος 5000hours δοκιμής ζωής.
| Δοκιμή υδρόλυσης νερού | Δοκιμή υδρόλυσης Oild | χρονική τρέχοντας δοκιμή ζωής |
| 250 ώρες | 250 ώρες | 5000 ώρες |
Η πλήμνη κυλίνδρων βημάτων είναι χρησιμοποιημένο πολυαμίδιο 66
Μονάδα της αλυσίδας που διατάζει τον κώδικα
| Σειρά προϊόντων | Μέγεθος κυλίνδρων | 12 πτυχές αλυσίδων | 2 πτυχές αλυσίδων | Σύνδεση όφσετ |
|
1333-12-CH |
X.25 76 | 1333-12 | 1333-12-CH-02 | 1333-12-CH-01 |
| 1333-14a-CH | X.25 76 | 1333-14a-CH-12 | 1333-14a-CH-02 | 1333-14a-CH-01 |
| 1333-20-CH | X.25 76 | 1333-20-CH-12 | 1333-20-CH-02 | 1333-20-CH-01 |
| 1333-14b-CH | X.25 70 | 1333-14b-CH-12 | 1333-14b-CH-02 | 1333-14b-CH-01 |
12 folts 2 πτυχές σύνδεση όφσετ
Εφαρμογή
Η πίσσα 133.33mm κύλινδρος μέσα στην αλυσίδα βημάτων συνδέσεων χρησιμοποιείται στην ευρέως εμπορική κυλιόμενη σκάλα και μια απόσταση βημάτων 400mm. Είναι κατάλληλο για το προϊόν 9300 κυλιόμενων σκαλών, 9300AE, κ.λπ.
Producti και ποιοτικός έλεγχος
Το productio αλυσίδων βημάτων από Industry-Renowned τους προμηθευτές αλυσίδων βημάτων. Η ολόκληρη διαδικασία κατασκευής αλυσίδων βημάτων περιλαμβάνει τα meterial imgress, συστατική κατεργασία, η θερμική επεξεργασία μερών και η τελική συνέλευση με το σχέδιο ποιοτικού ελέγχου στο eansure κάθε βήμα αλυσοδένουν την πραγματοποιημένη αρχική απαίτηση σχεδίου. Το ποιοτικό επίπεδο είναι σύμφωνο με τη διεθνή πρώτης τάξεως αλυσίδα βημάτων κυλιόμενων σκαλών εμπορικών σημάτων.
Όλη η αλυσίδα βημάτων τύπων επέτυχε το πιστοποιητικό δοκιμής τύπων CNAS.
Η υπηρεσία μας
Η επαγγελματική ομάδα εφαρμοσμένης μηχανικής μας μπορεί να παρέχει τη τεχνική υποστήριξη για να βοηθήσει τους πελάτες να προσδιορίσουν τις κατάλληλες προδιαγραφές αλυσίδων βημάτων για να καλύψει τις απαιτήσεις ασφάλειας και διάρκειας ζωής.
Ευγενικά ζητάμε από τους πελάτες μας για να παρέχουμε σε μας οποιαδήποτε έγγραφα σχετικά με την αλυσίδα κυλιόμενων σκαλών, π.χ. τεχνικές εκθέσεις υπηρεσιών, αριθμοί ανταλλακτικών της αλυσίδας, σχέδια της αλυσίδας, πιστοποιητικά φορτίων θραύσης/υπολογισμοί φορτίων θραύσης, κ.λπ. Αυτά τα έγγραφα μπορούν αρκετά να επιταχύνουν μια διακήρυξη και να διευκρινίσουν τις αποκλίσεις. Για να αποφύγετε οποιοδήποτε κίνδυνο μια μη-λειτουργώντας αλυσίδα, συμπληρώστε αυτό το ερωτηματολόγιο και ένα πρότυπο προσδιορισμού με τις λεπτομερείς φωτογραφίες των πιάτων συνδέσεων, των κυλίνδρων, των καρφιτσών βημάτων, των αξόνων, των μερών αξόνων και των σημαδιών στα συστατικά. Παρακαλώ συμπληρώστε τα ακόλουθα σημεία και τα πρότυπα αλυσίδων όσο το δυνατόν πιό εντελώς. Εάν το πρότυπο παρεκκλίνει από την αλυσίδα που μετριέται, σκιαγραφήστε, μετρήστε και φωτογραφίστε την απόκλιση λεπτομερώς.
