| Τύπος: | 1000 | ChainPitch (P)_mm: | 135,46 |
|---|---|---|---|
| Pin Dia. (D)_mm: | 20/25/35/40 | RollerSize Dia_x_w: | 100 x 22 |
| Αξονας: | Στερεός | AxleConnection: | σταθερού τύπου |
| Τύπος λίπανσης: | Γράσο | περιβάλλον: | μέσα έξω |
| Κάντε αίτηση για: | 510/516/520/HD-A/HD-B/HD-C | ||
| Επισημαίνω: | πλάτος 1000 ανταλλακτικό κυλιόμενων σκαλών,Πλάτος 1000 ανταλλακτικών κυλιόμενων σκαλών,πίσσα 135 |
||
Εισαγωγή υποβάθρου
Η μεγάλη πλειοψηφία των βαρέων καθηκόντων κυλιόμενων σκαλών χρησιμοποιεί το σχέδιο αλυσίδων βημάτων του κυλίνδρου έξω από τη σύνδεση. Αυτά τα είδη προϊόντων κυλιόμενων σκαλών χρησιμοποιούνται συνήθως σε ισχύ με την υψηλή άνοδο και τη βαριά ροή επιβατών, όπως οι υπόγειοι, οι πλήμνες μεταφορών και άλλες θέσεις. Επομένως, υπάρχουν ισχυρές απαιτήσεις για τον ποιοτικό έλεγχο ασφάλειας και παραγωγής, η αλυσίδα βημάτων που είναι το κρίσιμο και τμήμα ασφάλειας στο σύστημα κίνησης κυλιόμενων σκαλών. Μετά από την αιώνια χρήση, εάν η αλυσίδα βημάτων έχει φθείρει και έχει φθάσει στη ζωή υπηρεσιών σχεδίου της, πρέπει να είναι αντικατεστημένο έγκαιρο και propertly.
Προδιαγραφή προϊόντων
| Βαρέων καθηκόντων τύπος αλυσίδας βημάτων κυλιόμενων σκαλών - κύλινδρος έξω από τη σύνδεση, πίσσα 135,46, στερεοί άξονες | ||||||
| προϊόν σειρά |
λίπανση | καρφίτσα αλυσίδων Dia. (χιλ.) |
σύνδεση αξόνων (σταθερός/αποσπάσιμος) |
μέγεθος κυλίνδρων dia. Χ πλάτος (χιλ.) |
σταθεροποίηση βημάτων | μίνι. δύναμη θραύσης (KN) |
| a13546-20 | λίπος | 20 | σταθερός | 100 X 22 | καρφίτσα δεικτών | 220 |
| a13546-25 | λίπος | 25 | σταθερός | 100 X 22 | καρφίτσα δεικτών | 250 |
| a13546-30 | λίπος | 35 | σταθερός | 100 X 22 | καρφίτσα δεικτών | 300 |
| a13546-40 | λίπος | 40 | σταθερός | 100 X 22 | καρφίτσα δεικτών | 387 |
Λεπτομέρεια προϊόντων
Πίσσα P=135.46mm αλυσίδων, 3P = βήμα distance=406.4mm

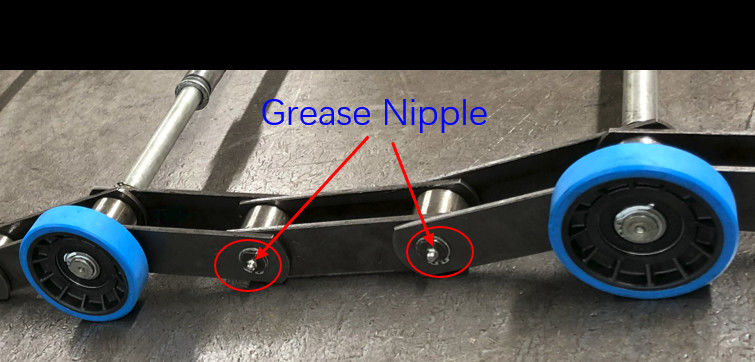

Λίπος χρήσης αλυσίδων για τη λίπανση

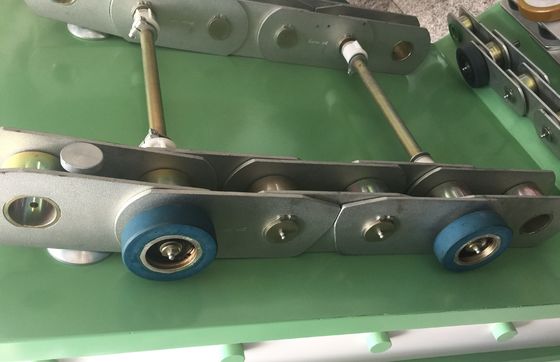

Η αλυσίδα βημάτων συνδέεται με το αριστερό και τις δεξιά πλευρές της με τους στερεούς άξονες και το πλάτος αλυσίδων βημάτων είναι 1000 χιλ. Ο στερεός axels καθορίζεται με το πιάτο συνδέσεων αλυσίδων και δεν είναι datachable για τη μεταφορά.
Οι κύλινδροι βήμα-αλυσίδων αποτελούνται από το υδρολυτικό ανθεκτικό πολυουρεθάνιο. Η δοκιμή επιλεξιμότητας για την αντι-υδρόλυση κυλίνδρων βήμα-αλυσίδων είναι 250hours, η υδρόλυση πετρελαίου είναι 250hours, και ο χρόνος εκτέλεσης δοκιμής ζωής είναι 5000hrs.
| δοκιμή επιλεξιμότητας κυλίνδρων βήμα-αλυσίδων | ||
| αντι-υδρόλυση | υδρόλυση πετρελαίου | χρόνος εκτέλεσης δοκιμής ζωής |
| 250hours | 250hours | 5000hours |
Το υλικό πλημνών κυλίνδρων βημάτων είναι πλαστικό ως πρότυπα και η πλήμνη μετάλλων είναι προαιρετική.
πλαστική πλήμνη πλήμνη μετάλλων
Μονάδα των πτυχών αλυσίδων για τη διαταγή του κώδικα
| σειρά | 10 πτυχές | 2 πτυχές | σύνδεση όφσετ |
| a13546-20 | a13546-20-OS-10 | a13546-20-OS-02 | a13546-20-OS-01 |
| a13546-25 | a13546-25-OS-10 | a13546-25-OS-02 | a13546-25-OS-01 |
| a13546-30 | a13546-30-OS-10 | a13546-30-OS-02 | a13546-30-OS-01 |
| a13546-40 | a13546-40-OS-10 | a13546-40-OS-02 | a13546-40-OS-01 |
10 πτυχές 2 πτυχές σύνδεση όφσετ
Εφαρμογή
Η πίσσα 135,46 κύλινδρος έξω από την αλυσίδα βημάτων συνδέσεων χρησιμοποιείται ευρέως στις βαρέων καθηκόντων κυλιόμενες σκάλες και έχει μια απόσταση βημάτων 406,4 χιλ. Είναι κατάλληλο για τον τύπο 510/516/κυλιόμενες σκάλες hd-α/hd-β/hd-γ 520/.
Παραγωγή και ποιοτικός έλεγχος
Παραγωγή αλυσίδων βημάτων από τους βιομηχανία-διάσημους προμηθευτές αλυσίδων βημάτων. Η ολόκληρη διαδικασία παραγωγής αλυσίδων βημάτων περιλαμβάνει την υλική είσοδο, τη συστατική κατεργασία, τη θερμική επεξεργασία μερών και την τελική συνέλευση, με ένα πρόγραμμα ποιοτικού ελέγχου για να εξασφαλιστεί ότι κάθε αλυσίδα βημάτων επιτυγχάνει τις αρχικές απαιτήσεις σχεδίου. Τα ποιοτικά επίπεδα είναι σύμφωνα με τις διεθνείς πρώτης τάξεως κυλιόμενες σκάλες εμπορικών σημάτων.
Όλοι οι τύποι αλυσίδων βημάτων επιτυγχάνουν το πιστοποιητικό δοκιμής τύπων CNAS.
Η υπηρεσία μας
Η επαγγελματική ομάδα εφαρμοσμένης μηχανικής μας μπορεί να παρέχει τη τεχνική υποστήριξη για να βοηθήσει τους πελάτες να προσδιορίσουν τις κατάλληλες προδιαγραφές αλυσίδων βημάτων για να καλύψει τις απαιτήσεις ασφάλειας και διάρκειας ζωής.
