Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος: | 1000 | Βήμα αλυσίδας βημάτων (P): | 135,46 |
|---|---|---|---|
| Pin dia (D): | 20/25/35/40 | Μέγεθος κυλίνδρου (D1xH): | 100x22 |
| Αξονας: | Στερεός | περιβάλλον: | μέσα έξω |
| Κάντε αίτηση για κυλιόμενες σκάλες: | XO-PE/21NP-PE | ||
| Επισημαίνω: | Κύλινδρος έξω από την κυλιόμενη σκάλα ανταλλακτικών συνδέσεων,Κυλιόμενη σκάλα ανταλλακτικών CNAS,κυλιόμενη σκάλα αλυσίδων βημάτων με τον πλαστικό θάμνο |
||
Εισαγωγή υποβάθρου
Η μεγάλη πλειοψηφία των βαρέων καθηκόντων κυλιόμενων σκαλών υιοθετεί το σχέδιο της αλυσίδας βημάτων με την εξωτερική αλυσίδα κυλίνδρων. Αυτό το είδος προϊόντων κυλιόμενων σκαλών χρησιμοποιείται συνήθως στα υψηλές κτήρια και τις θέσεις με τη μεγάλη ροή επιβατών, όπως οι υπόγειοι και οι πλήμνες μεταφορών, η θέση κ.λπ. Επομένως, υπάρχει μια ισχυρή απαίτηση για τον ποιοτικό έλεγχο ασφάλειας και παραγωγής της αλυσίδας βημάτων, το κλειδί και τα τμήματα ασφάλειας στο σύστημα κίνησης κυλιόμενων σκαλών. Μετά από την παρατεταμένη χρήση, εάν η αλυσίδα βημάτων έχει φθείρει και έχει φθάσει στη σχεδιασμένη ζωή υπηρεσιών της, πρέπει να αντικατασταθεί αμέσως και σοβαρά.
Προδιαγραφή προϊόντων
| Βαρέων καθηκόντων τύπος αλυσίδας βημάτων κυλιόμενων σκαλών - κύλινδρος έξω από τη σύνδεση, πίσσα 135,46, κοίλοι άξονες | ||||||
| προϊόν σειρά |
λίπανση | καρφίτσα αλυσίδων Dia. (χιλ.) |
σύνδεση αξόνων (σταθερός/αποσπάσιμος) |
μέγεθος κυλίνδρων dia. Χ πλάτος (χιλ.) |
σταθεροποίηση βημάτων | μίνι. δύναμη θραύσης (KN) |
| c13546-20 | πετρέλαιο | 20 | αποσπάσιμος | 100 X 22 | θάμνος σφιγκτηρών | 220 |
| c13546-25 | πετρέλαιο | 25 | αποσπάσιμος | 100 X 22 | θάμνος σφιγκτηρών | 250 |
| c13546-35 | πετρέλαιο | 35 | αποσπάσιμος | 100 X 22 | θάμνος σφιγκτηρών | 300 |
| c13546-40 | πετρέλαιο | 40 | αποσπάσιμος | 100 X 22 | θάμνος σφιγκτηρών | 387 |

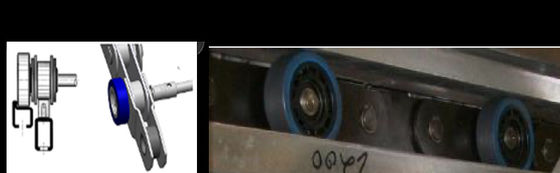

Λεπτομέρεια προϊόντων
Η πίσσα P=135.46mm αλυσίδων βημάτων, 3P = βήμα distance=406.4mm, η λίπανση αλυσίδων βημάτων είναι χρησιμοποιημένα ορυκτέλαια.
Η αλυσίδα βημάτων συνδέεται με το αριστερό και τις δεξιά πλευρές της με τους κοίλους άξονες. Το πλάτος αλυσίδων βημάτων είναι τύπος 1000 για το πλάτος κυλιόμενων σκαλών. Η δομή σχεδίου είναι αποσπάσιμη σύνδεση με τη χρησιμοποίηση των κοίλων αξόνων που συνδέουν αριστερά και της σύνδεσης δεξιά πλευρών για τη μεταφορά. Γενικά, το μήκος κάθε αλυσίδας διαιρείται σε 10 πτυχές, 2 πτυχές και αντισταθμισμένη βάση συνδέσεων στη σύμβαση που διευκρινίζεται.
Οι κύλινδροι βήμα-αλυσίδων αποτελούνται από το υδρολυτικό ανθεκτικό πολυουρεθάνιο. Και η πλήμνη κυλίνδρων αλυσίδων βημάτων είναι χρησιμοποιημένο PA66. Όλος ο κύλινδρος αλυσίδων βημάτων πέρασε τη δοκιμή επιλεξιμότητας της αντι-υδρόλυσης είναι 250hours, η υδρόλυση πετρελαίου είναι 250hours, και ο χρόνος εκτέλεσης δοκιμής ζωής είναι 5000hrs.
Μονάδα των πτυχών αλυσίδων βημάτων για τον κώδικα διαταγής
| σειρά | 10 πτυχές | 2 πτυχές | σύνδεση όφσετ |
| c13546-20 | c13546-20-OS-10 | c13546-20-OS-02 | c13546-20-OS-01 |
| c13546-25 | c13546-25-OS-10 | c13546-25-OS-02 | c13546-25-OS-01 |
| c13546-35 | c13546-35-OS-10 | c13546-35-OS-02 | c13546-35-OS-01 |
| c13546-40 | c13546-40-OS-10 | c13546-40-OS-02 | c13546-40-OS-01 |
Εφαρμογή
Η πίσσα 135,46 κύλινδρος έξω από την αλυσίδα βημάτων συνδέσεων χρησιμοποιείται ευρέως στις βαρέων καθηκόντων κυλιόμενες σκάλες και έχει μια απόσταση βημάτων 406,4 χιλ. Είναι κατάλληλο για το xo-PE τύπων/τις κυλιόμενες σκάλες xo-21NP.
Παραγωγή και ποιοτικός έλεγχος
Η αλυσίδα βημάτων γίνεται από τους γνωστούς προμηθευτές αλυσίδων βημάτων βιομηχανίας. Η διαδικασία ποιοτικού ελέγχου κατασκευής αλυσίδων βημάτων περιλαμβάνει την υλική είσοδο, τη συστατική κατεργασία, τη θερμική επεξεργασία μερών και την τελική συνέλευση, με ένα πρόγραμμα ποιοτικού ελέγχου για να εξασφαλιστεί ότι κάθε αλυσίδα βημάτων επιτυγχάνει τις αρχικές απαιτήσεις σχεδίου. Τα ποιοτικά επίπεδα είναι σύμφωνα με τις διεθνείς πρώτης τάξεως κυλιόμενες σκάλες εμπορικών σημάτων.
Όλοι οι τύποι αλυσίδων βημάτων έχουν επιτύχει το πιστοποιητικό δοκιμής τύπων CNAS.
Η υπηρεσία μας
Η επαγγελματική ομάδα εφαρμοσμένης μηχανικής μας μπορεί να παρέχει τη τεχνική υποστήριξη για να βοηθήσει τους πελάτες να προσδιορίσουν τις κατάλληλες προδιαγραφές αλυσίδων βημάτων για να καλύψει τις απαιτήσεις ασφάλειας και διάρκειας ζωής.
